JGHC晶光华推出hc-49S插件晶振9AC系列，尺寸为11.05x4.65x3.5mm，hc-49S插件晶振是一款2P金属封装的无源晶振，这款晶振高精且性价比高，使得它在消费类电子设备中得到了广泛应用，9AT系列无源晶振常规频率有8MHz、12MHz、11.0592MHz、13.56MHz、16MHz、19.2MHz等
HC-49S插件晶振参数
| ITEMS/TYPE | 9AC |
| Frequency Range | 3.2~64 MHz |
| Frequency Tolerance (at 25 ℃) | ± 10 ppm, ± 20 ppm, or specify |
| Operating Temperature Range | ~40~+85℃, or specify |
| Shunt Capacitance (C0) | 7pF Max. |
| Drive Level | 1~ 500μW (50 μW typical) |
| Load Capacitance | 20pF, or specify |
| Aging (at 25℃ ) | ± 5 ppm / year Max. |
| Storage Temperature Range | -40~+125℃ |

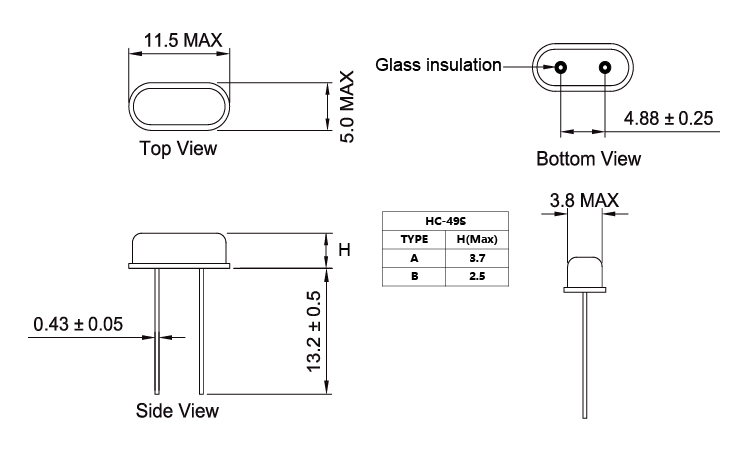

HC-49S插件晶振尺寸：
*电阻焊接型晶体单元。
*大量的标准频率。
*更高的频率牵引性和更低的等效串联电阻。
*低成本，高批量生产能力。
*电视、机顶盒、lcdm和有线调制解调器的[敏感词]选择。
*符合RoHS/无铅。
| 图片 | 类型 | 型号 | 封装尺寸 | 频率 | 电压/负载 | 频差 | 工作温度 | 样品申请 | |
|---|---|---|---|---|---|---|---|---|---|
 |
无源晶振 1612晶振 | S16 | 1.6x1.2x0.35mm | 24-96MHz 76.8MHz,80MHz,96MHz | 20PF or specif | ±10PPM or specif | -40℃~+85℃ or specif |  |
浏览 |
 |
无源晶振 2016晶振 | S21 | 2.0x1.6x0.5mm | 16-96MHz 76.8MHz,80MHz,96MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 2520晶振 | S22 | 2.5x2.0x0.45mm | 12-54MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 3225晶振 | S32 | 3.2x2.5x0.7mm | 8-64MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 5032晶振 | S53 | 5.0x3.2x0.9mm | 8-54MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 M49SMD晶振 | MS7 | 7.0x4.1x2.0mm | 8-54MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 HC-49S SMD晶振 | 9AT | 11.4X4.8X3.8mm | 3.2-64MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 49S SMD晶振 | 9BT | 11.4X4.8X3.0mm | 4-64MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
