JGHC晶光华推出小尺寸SMD贴片晶振MS7系列，尺寸为7.0x4.1x2.0mm，是近几年流行起来的一种新的贴片封装晶振，主要是用来替代5032，3225封装的贴片晶振，来减少成本，目前已经广泛应用于蓝牙模块，蓝牙音响等产品上，目前主要生产频点有8MHz，12MHz，16MHz，24MHz，25MHz，26MHz等
晶振特点：
|
ITEMS/TYPE |
MS7 |
|
Frequency Range |
6~54MHz |
|
Load Capacitance |
20pF, or specify |
|
Frequency Tolerance (at 25 ℃) |
± 10 ppm, or specify |
|
Frequency Stability Over Operating Temperature Range |
± 10 ppm, or specify |
|
Operating Temperature Range |
-40 ~ +85℃, or specify |
|
Shunt Capacitance (C0) |
5 pF Max. |
|
Drive Level |
10μW (200μW Max.) |
|
Aging (at 25 ℃) |
± 3 ppm / year Max. |
|
Storage Temperature Range |
- 40~+85℃ |
|
Insulation Resistance |
500MΩ min./DC100V |

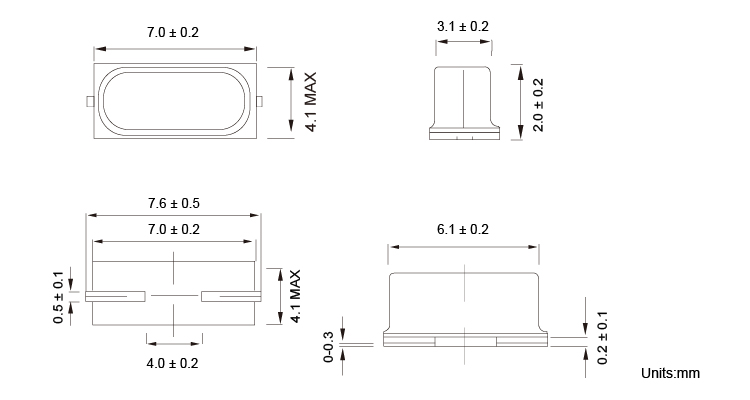

晶振尺寸：
高精度特性，覆盖范围广。
更高的频率稳定性和可靠性。
非常适合降低电磁干扰效果。
蓝牙、无线通讯设备、DSC、PDA、手机和USB接口卡的[敏感词]选择。
符合RoHS/无铅。
| 图片 | 类型 | 型号 | 封装尺寸 | 频率 | 电压/负载 | 频差 | 工作温度 | 样品申请 | |
|---|---|---|---|---|---|---|---|---|---|
 |
无源晶振 1612晶振 | S16 | 1.6x1.2x0.35mm | 24-96MHz 76.8MHz,80MHz,96MHz | 20PF or specif | ±10PPM or specif | -40℃~+85℃ or specif |  |
浏览 |
 |
无源晶振 2016晶振 | S21 | 2.0x1.6x0.5mm | 16-96MHz 76.8MHz,80MHz,96MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 2520晶振 | S22 | 2.5x2.0x0.45mm | 12-54MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 3225晶振 | S32 | 3.2x2.5x0.7mm | 8-64MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 5032晶振 | S53 | 5.0x3.2x0.9mm | 8-54MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
HC-49S晶振 插件晶振 9AC系列 | 9AC | 11.5x4.8x3.8mm | 3.2-64MHz | 20pF or specif | ±20ppm or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 HC-49S SMD晶振 | 9AT | 11.4X4.8X3.8mm | 3.2-64MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 49S SMD晶振 | 9BT | 11.4X4.8X3.0mm | 4-64MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
