JGHC晶光华推出OSC2520有源晶振O22系列，尺寸为2.5x2.0x0.8mm，该晶振具备高精度、高频率稳定性、可靠性高，可兼容多种电压（1.8-5.0V），三态输出功能，符合RoHS标准/无铅。
2520有源晶振参数：
|
ITEMS/TYPE |
O22 |
|
Frequency Range |
1~160MHz |
|
Output Type |
CMOS |
|
Output Load |
15 pF , or specify |
|
Oscillation Mode |
Fundamental / 3rd Overtone |
|
Supply Voltage |
1.8V~5.0V, or specify |
|
Frequency Stability |
± 20 ppm , or specify |
|
Operating Temperature Range |
-40~+85 ℃ , or specify |
|
Storage Temperature Range |
-55~+125 ℃ |
|
Voltage Vol ( Max. )/Voltage Voh ( Min. ) |
VOH=90%Vdd / VOL+10%Vdd |
|
Rise ( Tr ) / Fall ( Tf ) Time |
8 ns Max. |
|
Current Consumption |
20 mA Max. |
|
Symmetry |
40 ~ 60 % |
|
Start-up Time |
5 ms Max. |
|
Phase Jitter ( 12 KHz ~ 20 MHz ) |
1 ps Max. |
|
Aging ( at 25℃) |
± 3 ppm / year Max. |

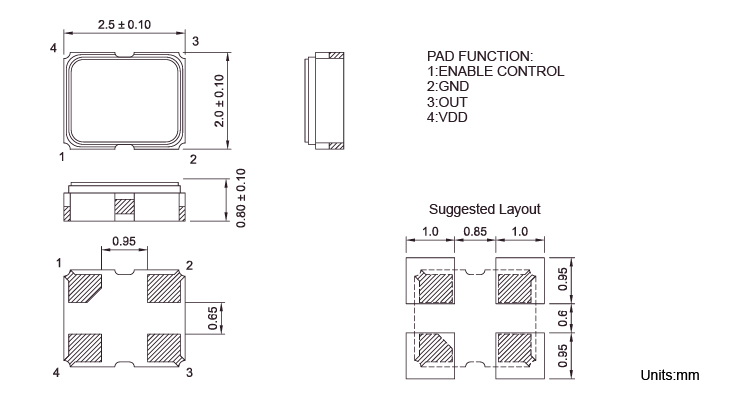

2520有源晶振尺寸：
