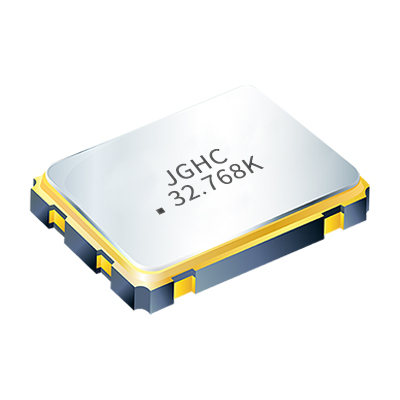

深圳晶光华电子有限公司推出了尺寸为5.0x3.2x1.2mm的有源晶振AO5系列。该晶振具有宽频率范围和高精度，适用于自动安装和回流焊接。它符合RoHS和无铅环保要求，具有高稳定性、低抖动和低功耗等特点。
晶振特点：
5032有源晶振、SMD金属封装
时钟石英晶体振荡器
频率范围宽、精度高
专为自动安装和回流焊接设计
高稳定性、低抖动、低功耗
符合RoHS和无铅环保
晶振参数
|
ITEMS/TYPE |
OH5 |
|
Norminal Frequency |
32.768KHz |
|
Output Type |
CMOS |
|
Output Load |
15 pF, or specify |
|
Oscillation Mode |
AT Fundamental |
|
Supply Voltage |
1.8V~3.3V |
|
Frequency Stability |
± 25 ppm, or specify |
|
Operating Temperature Range |
- 40 ~ + 85 ℃, or specify |
|
Storage Temperature Range |
- 55 ~ + 125 ℃ |
|
Voltage Vol ( Max. )/Voh ( Min. ) |
0.1VDD / 0.9VDD |
|
Rise ( Tr ) / Fall ( Tf ) Time |
200 ns Max. |
|
Current Consumption |
3 mA Max. |
|
Symmetry |
45 ~ 55 % |
|
Start-up Time |
10 ms Max. |
|
Tri-state Voltage Vol (Max.) / Voh (Min.) |
0.3 VDD / 0.7 VDD |
|
Aging ( at 25 ℃ ) |
± 5 ppm / year Max. |

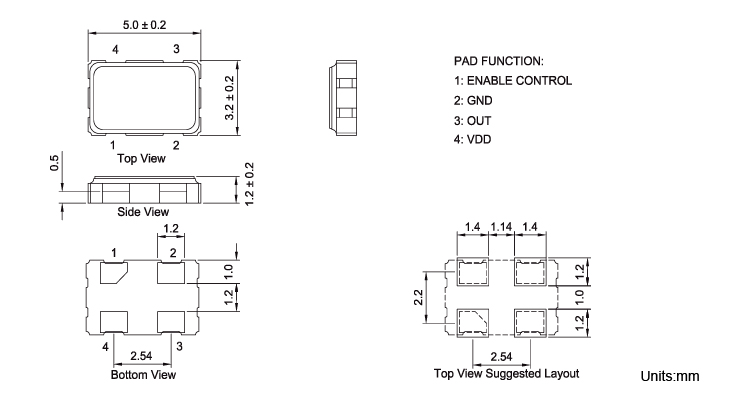

晶振尺寸：
| 图片 | 类型 | 型号 | 封装尺寸 | 频率 | 电压/负载 | 频差 | 工作温度 | 样品申请 | |
|---|---|---|---|---|---|---|---|---|---|
 |
O16有源晶振 OSC1612 | O16 | 1.6x1.2x0.6mm | 1-125MHz | 1.8-5.0V or specif | ±20PPM or specif | -40℃~+85℃ or specif |  |
浏览 |
 |
O21有源晶振 OSC2016 | O21 | 2.0x1.6x0.75mm | 1-125MHz | 1.8-5.0V or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
O22有源晶振 OSC2520 | O22 | 2.5x2.0x0.8mm | 1-170MHz | 1.8-5.0V or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
O32有源晶振 OSC3225 | O32 | 3.2x2.5x0.95mm | 1-200MHz | 1.8-5.0V or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
O53有源晶振 OSC5032 | O53 | 5.0x3.2x1.2mm | 1-170MHz | 1.8-5.0V or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
O75有源晶振 OSC7050 | O75 | 7.0x5.0x1.3mm | 1-170MHz | 1.8-5.0V or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
OH2有源晶振OSC2520 32.768KHz | OH2 | 2.5x2.0x0.8mm | 32.768KHz | 1.8-3.3V or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
OH3有源晶振 OSC3225 32.768KHz | OH3 | 3.2x2.5x0.95mm | 32.768KHz | 1.8-3.3V or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
