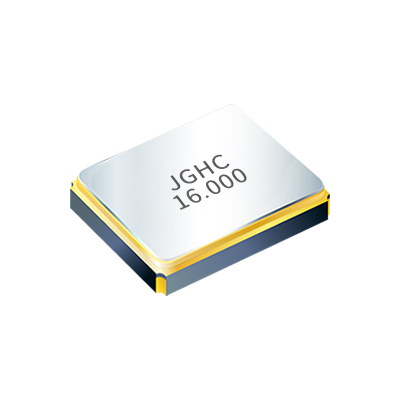

JGHC晶光华推出SMD1612小尺寸贴片晶振S16系列，尺寸为1.6x1.2x0.35mm ，因其具有小尺寸，低功耗，高精度等特点，主要应用于智能手机、SIP 模块、各种紧凑型便携式消费产品上，可满足各类电子产品不断小型化的晶振需求，S16系列无源晶振常规频率有37.4MHz、38.4MHz、40MHz、48MHz、76.8MHz、80MHz、96MHz等；
1612无源晶振参数：
|
ITEMS/TYPE |
S16 |
|
Frequency Range |
24~96MHz |
|
Load Capacitance |
8pF, 10pF, or specify |
|
Frequency Tolerance (at 25°C) |
±10ppm, ±20ppm, or specify |
|
Frequency Stability Over Operating Temperature Range |
±10ppm, ±20ppm, or specify |
|
Operating Temperature Range |
-40-+85°C, or specify |
|
Shunt Capacitance (C0) |
3pF Max. |
|
Drive Level |
1~200μW (100μW typical) |
|
Aging (at 25°C) |
±3ppm/year Max. |
|
Storage Temperature Range |
-40~+125°C |
1612无源晶振尺寸：
*非常小的SMD型晶体单元。
*高精度、高频率稳定性。
*优异的耐热性和环境特性。
*在PDA、DSC、DVC等PC机上的应用。
*符合RoHS/无铅。
| 图片 | 类型 | 型号 | 封装尺寸 | 频率 | 电压/负载 | 频差 | 工作温度 | 样品申请 | |
|---|---|---|---|---|---|---|---|---|---|
 |
无源晶振 2016晶振 | S21 | 2.0x1.6x0.5mm | 16-96MHz 76.8MHz,80MHz,96MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif |  |
浏览 |
 |
无源晶振 2520晶振 | S22 | 2.5x2.0x0.45mm | 12-54MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 3225晶振 | S32 | 3.2x2.5x0.7mm | 8-64MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 5032晶振 | S53 | 5.0x3.2x0.9mm | 8-54MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
HC-49S晶振 插件晶振 9AC系列 | 9AC | 11.5x4.8x3.8mm | 3.2-64MHz | 20pF or specif | ±20ppm or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 M49SMD晶振 | MS7 | 7.0x4.1x2.0mm | 8-54MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 HC-49S SMD晶振 | 9AT | 11.4X4.8X3.8mm | 3.2-64MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
 |
无源晶振 49S SMD晶振 | 9BT | 11.4X4.8X3.0mm | 4-64MHz | 20PF or specif | ±20PPM or specif | -40℃~+85℃ or specif | |
浏览 |
