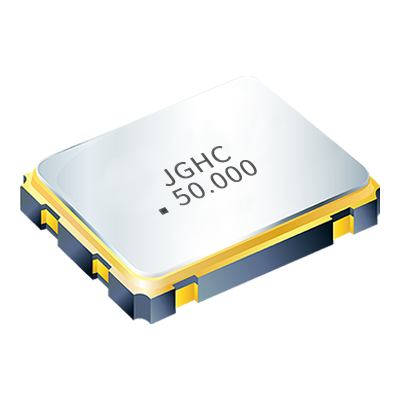

JGHC晶光华推出SSXO 7050展频有源晶振Z75系列，尺寸为7.0x5.0x1.3mm，是一种采用扩展频谱技术的晶体振荡器，也称为扩频晶振和扩展频率晶振。展频晶振通过动态改变时钟频率来降低电磁辐射功率，从而减少电磁干扰（EMI）的影响，适用于需要高电磁兼容性（EMC）的应用领域，尤其是在汽车电子、通信设备、计算机及周边设备提供了可靠的解决方案。
Z22展频晶振参数：
|
ITEMS/TYPE |
Z75 |
|
Frequency Range |
1~200MHz |
|
Output Type |
CMOS |
|
Output Load |
15 pF |
|
Supply Voltage |
1.8±10%V、2.5±10%V、3.3±10%V |
|
Frequency Stability |
± 20 ppm , or specify |
|
Operating Temperature Range |
-40~+85 ℃ , or specify |
|
Storage Temperature Range |
-40~+125 ℃ |
|
Current Consumption |
10 mA Max. |
|
Symmetry |
45 ~55 % |
|
Start-up Time |
3.0 ms Typ |
|
Rise time( Tr )/Fall time ( Tf ) |
8 ns Max （ fo ≤ 40 MHz） |
|
5 ns Max（ fo > 40 MHz |
|
|
Enable Function |
70%(Min.)of VDD to Enable Output |
|
Disable Function |
30%(Max.)of VDDto Disable Output |
|
Aging ( at 25℃) |
± 3 ppm / year Max. |
|
Spread type |
Center spread、Down spread |
